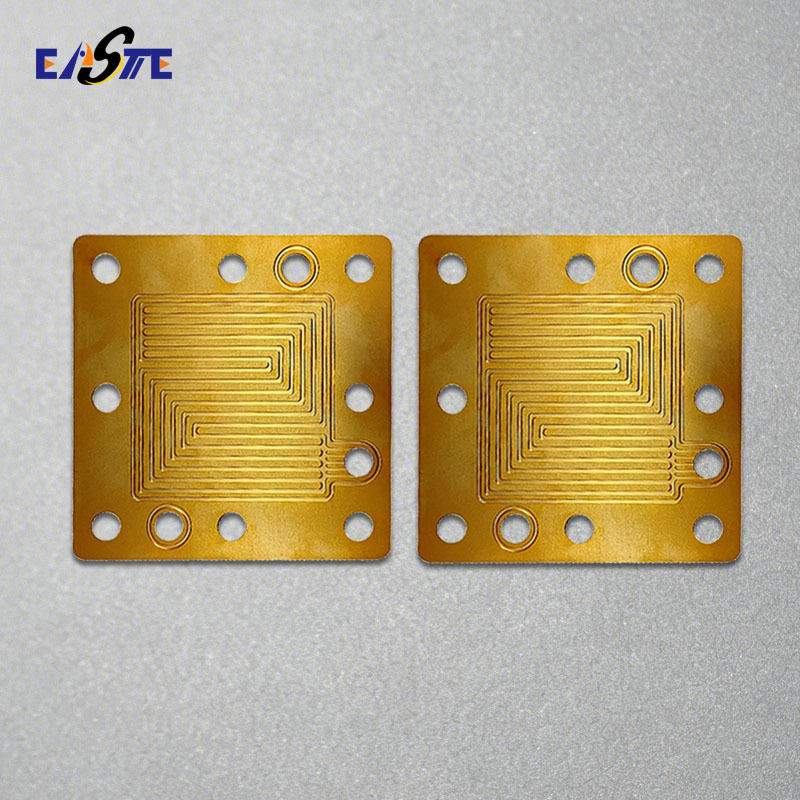

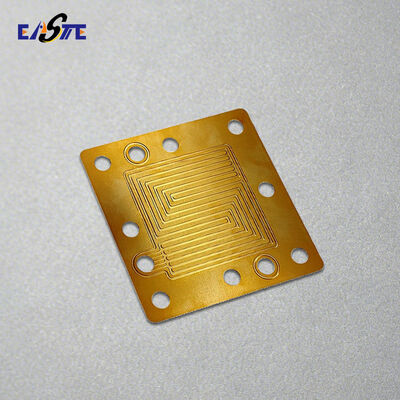

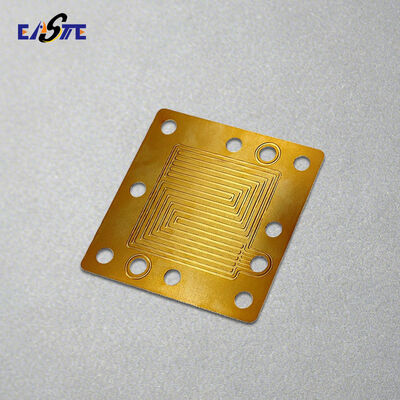

Produsen Pelat Bipolar Sel Bahan Bakar Saluran Mikro Etsa Tembaga Jerman

Apa Itu Lemparan Bipolar?

Plat bipolar adalah salah satu komponen inti dalam sistem sel bahan bakar hidrogen. Mereka melayani beberapa fungsi penting, termasuk pengumpulan arus listrik, distribusi gas reaktan yang seragam,dan pengelolaan panas dan air yang efektif dalam tumpukan sel bahan bakar.

Sebagai elemen struktural dan fungsional utama, pelat bipolar secara langsung mempengaruhi efisiensi, daya tahan, dan stabilitas operasional sel bahan bakar secara keseluruhan.Mereka banyak digunakan dalam aplikasi seperti sel bahan bakar mobil, sistem tenaga stasioner, teknologi aerospace, dan perangkat energi portabel.

Plat bipolar berkinerja tinggi membutuhkan desain yang tepat, bahan yang tepat, dan proses manufaktur yang canggih,membuat mereka menjadi faktor penting dalam pengembangan dan komersialisasi teknologi energi hidrogen.

Keuntungan dari Plat Bipolar Logam Terukir

• Konduktivitas tinggiuntuk output daya yang efisien dan disipasi panas

• Desain yang sangat tipismemungkinkan tumpukan kompak dan kepadatan daya yang lebih tinggi

• Kuat dan tahan lama, tahan getaran, tekanan, dan siklus termal

• Saluran aliran yang diproduksi dengan presisiuntuk manajemen gas dan air yang optimal

• Skalable untuk produksi massal, ideal untuk sistem otomotif dan energi

Aplikasi Plat Bipolar Logam yang Diukir

1. Produksi massal PEMFC
2. Elektroliser PEM/AEM
3. Sel bahan bakar suhu tinggi
4. Desain ringan
5. Penelitian dan pengembangan dan eksperimen

Apa Bahan Plat Bipolar yang Kami Produksi?

Baja tahan karat (316 / 316L)

Titanium & paduan titanium (Gr1,Gr2,Gr5)

Nikel (Ni200 / Ni201) & Paduan Nikel (Inconel,Hastelloy)

Tembaga & Paduan Tembaga

Aluminium & Paduan Aluminium (1060,3003,5052)

Proses Etching Foto Kimia untuk Plat Bipolar

1- Pemilihan bahan dan persiapan permukaan

Lembar logam tipis seperti baja tahan karat 316L, titanium, nikel, atau paduan berbasis nikel dipilih berdasarkan ketahanan korosi, konduktivitas, dan persyaratan aplikasi.Bahan ini benar-benar dicairkan dan dibersihkan secara kimia untuk memastikan adhesi photoresist optimal dan etching seragam.

2. Lapisan fotoresist

Sebuah photoresist sensitif cahaya secara seragam diterapkan ke satu atau kedua sisi lembaran logam menggunakan laminasi atau lapisan spin.Lembar yang dilapisi kemudian dikeringkan dalam kondisi terkontrol untuk mencapai ketebalan tahan konsisten.

3. Paparan UV dan Transfer Pola

Sebuah topeng foto resolusi tinggi yang berisi geometri medan aliran yang dirancang secara tepat sejajar dengan lembaran logam. paparan sinar UV mentransfer pola saluran aliran ke photoresist,mendefinisikan area yang akan diukir.

4. Mengembangkan

Setelah paparan, lembaran mengalami proses pengembangan yang menghilangkan photoresist yang terpapar (atau tidak terpapar, tergantung pada jenis resistansi),meninggalkan pola tahan yang tepat yang melindungi daerah yang tidak terukir.

5. Etching Kimia

Logam berpola melewati sistem etching kimia yang terkontrol, di mana area yang terpapar secara selektif dibubarkan menggunakan etchant yang cocok.konsentrasi, tekanan semburan, dan waktu dikendalikan secara ketat untuk mencapai kedalaman saluran yang akurat, lebar, dan profil.

6. Menolak Pembuangan dan Pembersihan

Setelah kedalaman etch yang diinginkan tercapai, fotoresist yang tersisa dihilangkan, dan piring bipolar benar-benar dibersihkan untuk menghilangkan residu kimia,memastikan permukaan yang halus dan bebas dari kontaminasi.

7. Proses sekunder (Fleksibel)

Tergantung pada persyaratan desain, proses tambahan dapat diterapkan, termasuk:

• Etching dua sisi untuk bidang aliran yang kompleks

• Pengikatan difusi atau las laser untuk menumpuk piring

• Perawatan permukaan seperti plating emas, lapisan karbon, atau lapisan anti korosi konduktif

8. Inspeksi dan Kontrol Kualitas

Pemeriksaan akhir mencakup pengukuran dimensi, pemeriksaan konsistensi saluran aliran, pengujian rata,dan evaluasi kualitas permukaan untuk memastikan kepatuhan dengan spesifikasi pelanggan dan persyaratan kinerja sel bahan bakar.

Proses non-mekanis yang presisi ini memungkinkansaluran aliran mikro resolusi tinggi, kemampuan mengulangi yang sangat baik, dan produksi bebas stres, membuat photochemical etching ideal untuk plat bipolar logam canggih dalam sel bahan bakar dan elektrolizer.

Mengapa Memilih Kami?

• Fotografi presisi Etching Kimiauntuk bidang aliran piring bipolar yang kompleks dan bebas burr

• Berbagai Pilihan Logamtermasuk stainless steel, titanium, nikel, dan paduan khusus

• Produksi ultra-ipis & presisi tinggiuntuk tumpukan kompak dan kepadatan daya tinggi

• Prototyping Cepat ke Produksi Massaldengan solusi yang fleksibel dan sepenuhnya disesuaikan

• Pengendalian Kualitas yang ketatmemastikan kinerja yang konsisten dan umur panjang

FAQ:

1.Berapa harga penyesuaian piring bipolar?

 -- Harga akan tergantung pada bahan, ketebalan, ukuran dan persyaratan lainnya, jangan ragu untuk mengirim kami persyaratan detail Anda, kami️Aku akan menawarkan harga secepatnya.

2Bagaimana kita menyesuaikan piring bipolar?

 -- Silakan kirimkan gambar Anda dalam DXF, DWG, STP, PDF dan format lainnya, kami️Aku akan melakukan evaluasi dan menawarkan harga.

3Bagaimana kita bisa menjamin kualitas?

 ...KamiIa mengambil sampel pra produksi sebelum produksi massal, dan alwayes100%Pemeriksaan akhir sebelum pengiriman.

4.Mengapa Anda harus membeli dari kami dan tidak dari pemasok lain?

 ...Xinhaisen didirikan untuk mengkhususkan diri dalam produksi berkualitas tinggi, terbatas dan ukuran mikro foto kimia etching produk logam.Tujuh puluh staf profesional kami mengkhususkan diri dalam penelitian dan pengembangan , layanan manufaktur dan pemasaran.

5.Layanan apa yang bisa kita berikan?

 ...Persyaratan Pengiriman yang Diterima: FOB, CFR, CIF, EXW;

Mata uang pembayaran yang diterima:USD, EUR, JPY, CAD, AUD, HKD, CNY;

Jenis Pembayaran yang Diterima: T/T, Paypal, Western Union, Tunai.

Apakah Anda ingin kustomisasi piring bipolar?

Klik "hubungi kami" di bawah ini untuk mengirim gambar Bipolar plate, kami mendukung DXF, DWG, STEP dll. Format.

Atau kirim email langsung ke bella.xiang@xinhsen.com / WhatsApp: +86 18025476918
