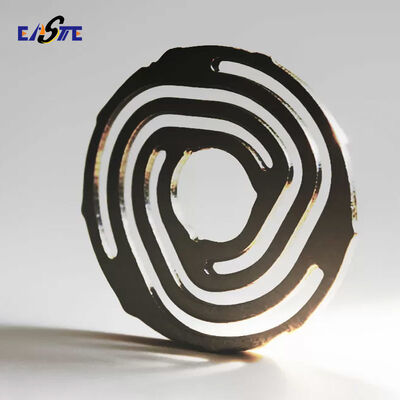

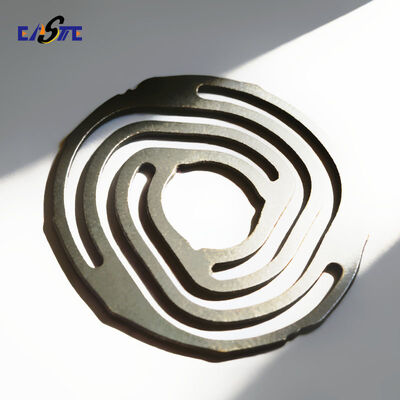

Shim & Mesin Cuci Shim Logam Terukir Kimia Dengan Toleransi Ketat untuk Pasar AS

Shims logam yang diukir kimia & Shim Washers dengan toleransi ketat untuk pasar AS

Gambaran Umum Metal Shims

Di Xinhaisen, kami memproduksi baja dengan toleransi tinggi menggunakan teknologi etching fotokimia canggih.dan tepi bebas burr dalam berbagai bahan, memastikan kesesuaian dan fungsi yang sempurna dalam aplikasi mekanik, elektronik, dan optik yang menuntut.

Proses Produksi

• Alat Digital:Desain shim, yang dapat mencakup potongan internal yang rumit, tab, atau fitur penyelarasan, diterjemahkan dari CAD ke alat foto digital.

• Pemilihan Bahan & Persiapan:Kami memilih paduan yang ditentukan (misalnya, stainless steel, tembaga, tembaga beryllium) dalam temper dan ketebalan yang diperlukan, diikuti dengan pembersihan presisi.

• Aplikasi & Pola Photoresist:Lembar logam dilapisi dengan photoresist, terkena sinar UV melalui phototool, dan dikembangkan untuk menentukan profil shim yang tepat.

• Etching presisi:Mesin kimia terkontrol secara merata menghilangkan material dari kedua sisi, membentuk bentuk shim yang tepat tanpa menerapkan tegangan mekanik atau termal yang dapat menyebabkan penyimpangan atau burrs.

• Pembersihan & Finishing:Resistansi dihilangkan, dan shims menjalani pembersihan akhir.Passivasi, plating, pengolahan panas, atau laminasiuntuk memenuhi persyaratan fungsional tertentu.

Fitur-fitur Metal Shims

• Extreme Thinness & Flatness: Kecenderungan dan KetampakanDengan ahli memproses bahan dari 0,02mm ke 1.5mm sambil mempertahankan ketebalan dan paralelisme yang luar biasa, penting untuk pengendalian celah yang tepat.

• Geometri yang Kompleks Menjadi Sederhana:Dengan mudah menghasilkan shims dengan kontur yang kompleks, lubang internal, slot, dan jari-jari yang akan mahal atau tidak mungkin untuk cap atau laser-cut tanpa distorsi.

• Kecil-kecil yang benar-benar bebas dari Burr:Proses mengikis menghilangkan semua burrs mekanik dan rollover tepi, memastikan permukaan halus yang tidak akan mengganggu perakitan atau merusak komponen sensitif.

• Tidak ada stres, tidak ada distorsi:Sebagai proses dingin, tidak mengubah struktur butir atau menyebabkan retakan mikro, menjaga sifat mekanik material dan mencegah penyimpangan.

• Konsistensi tinggi & Toleransi ketat:Memberikan konsistensi lot-to-lot yang luar biasa dengan toleransi dimensi ketat seperti± 0,01mmpada fitur kritis.

• Keanekaragaman Bahan:Bekerja dengan hampir semua logam yang dapat dibentuk, termasukBaja tahan karat (304, 316, 17-7 PH), paduan tembaga, aluminium, titanium, paduan nikel (Inconel), dan bahan khusus seperti Phosphor Bronze dan Beryllium Copper.

Spesifikasi Metal Shims

Aplikasi Shims Logam

• Aerospace & Penerbangan:Jarak dan keselarasan yang tepat untuk mesin, kontrol penerbangan, dan perakitan avionik.

• Mobil:Gasketing shims, sensor spacers, komponen transmisi, dan EV baterai modul spacing plates.

• Elektronik & Semikonduktor:EMI/RFI pelindung gasket, heat sink interface pads, spacer shims untuk komponen PCB, dan komponen penanganan wafer.

• Perangkat medis:Shims untuk instrumen bedah, peralatan diagnostik, dan perakitan perangkat implan yang membutuhkan bahan biokompatibel.

• Mesin Industri & Optik:Skim penyelarasan untuk bantalan, gigi, dan pompa; spacer presisi dalam pemasangan optik dan perakitan laser.

Manfaat Kita

• Kecepatan dari Prototipe ke Volume:Alat digital memungkinkanpembuatan prototipe cepatdalam beberapa hari, dan jalur produksi kami dioptimalkan memastikan skala lancar untukpesanan super besardengan konsisten± 0,03mm keseragaman.

• Fleksibilitas Desain yang tak tertandingi:Kami menyederhanakan produksi yang kompleks, multi-fitur shims, menghilangkan biaya tinggi dan lead time untuk mati progresif kompleks yang diperlukan dalam stamping.

• Keterampilan bahan dan proses:Kami memberikan panduan ahli tentang memilih bahan yang tepat dan temper untuk kekuatan aplikasi Anda, konduktivitas, dan kebutuhan ketahanan korosi.

• Penyedia Solusi Total:Kami mengelola seluruh rantai nilaiPengadaan bahan yang cepat dan berkualitas tinggiUntuk mengukir presisi dan mengkoordinasikan setiap finishing yang diperlukan untuk memastikan sumber tunggal yang dapat diandalkan untuk kebutuhan shim Anda.

FAQ

T1: Mengapa memilih shims terukir di atas shims yang dicetak atau dipotong laser?
A:Etching lebih unggul untukbahan yang sangat tipis (<0,1mm), desain yang kompleks, dan persyaratan bebas burr mutlakHal ini mencegah distorsi, tekanan, dan kerusakan tepi umum dalam stamping dan laser cutting, memastikan datar sempurna dan geometri, terutama dalam bahan keras atau spring-tempered.

T2: Bagaimana Anda memastikan datarnya shims yang sangat tipis?
A:Kami mulai dengan bahan logam yang bergulir dengan presisi, yang mengurangi stres.kita bisa menerapkan proses flattening pasca-etch.

T3: Apakah Anda menyediakan bahan dengan sertifikasi khusus (misalnya, RoHS, Mil-Spec, ASTM)?
A:Ya. Kami sumber bahan yang memenuhi berbagai industri dan sertifikasi khusus pelanggan. Sertifikat Kepatuhan (CoC) dan Sertifikat Bahan (Mill Certs) dapat disediakan dengan pengiriman.

T4: Informasi apa yang Anda butuhkan untuk penawaran?
A:Silahkan berikan gambar 2D (DXF/DWG lebih disukai) dengan semua dimensi dan toleransi kritis, spesifikasi material (jenis, temper, ketebalan), persyaratan finishing permukaan,dan perkiraan penggunaan tahunan.

Selamat datang untuk menghubungi kami kapan saja!
