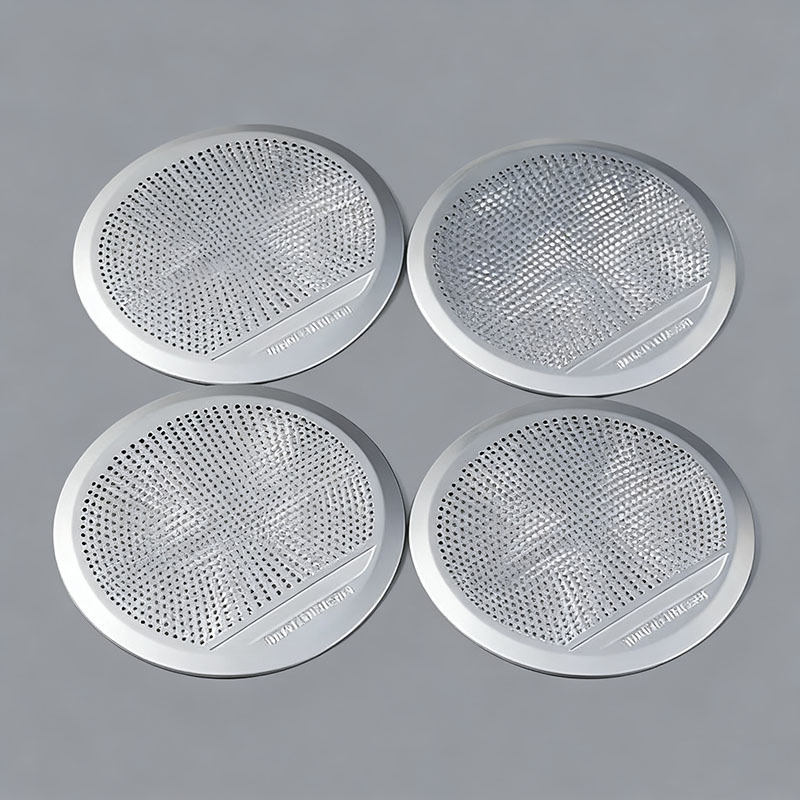

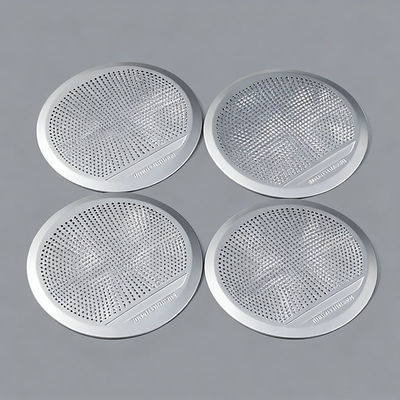

Pengolahan Foto Kimia Presisi Tinggi ± 0.01mm

Pengolahan Foto Kimia Presisi Tinggi ± 0.01mm

Nama merek: XHS
Nomor Model: Khusus
Moq: 10
Harga: 50-100USD
Ketentuan Pembayaran: T/t
Kemampuan Penyediaan: 10000-100000pcs / minggu
Informasi Rinci
Tempat asal:
CINA
Sertifikasi:
ISO 9001, ISO 14001
Bahan:
Baja tahan karat, Cooper, Titanium, Aluminium, dll.
Ketebalan olahan:
0.02mm-3mm
Toleransi:
+/- 0,005mm
Proses produksi:
Foto Etsa Kimia, Pelapisan, Stamping, Pemotongan Laser
Kemasan rincian:
Tas dan karton PE / disesuaikan
Menyediakan kemampuan:
10000-100000pcs / minggu
Menyoroti:

pemesinan fotokimia presisi tinggi

,

layanan etching logam ultra tipis

,

pemesinan foto kimia dengan garansi

Deskripsi produk
1. Teknologi Etching Presisi Ultra-Tinggi

Pemrosesan fotokimia (PCM) adalah teknologi pengerjaan logam presisi berdasarkan fotolitografi dan etsa kimia. Teknologi ini menawarkan toleransi dimensi ±0,01mm, mencapai akurasi geometris dan hasil akhir tepi yang sangat tinggi. Proses ini sangat cocok untuk pengerjaan lembaran logam ultra-tipis, dengan ketebalan serendah 0,02mm. Ia dapat menghasilkan pola dan mikrostruktur yang kompleks tanpa memerlukan stempel mati, dan banyak digunakan dalam aplikasi yang membutuhkan presisi dan kualitas permukaan tertinggi.

2. Ikhtisar Parameter Produk
Kategori Parameter: Spesifikasi Teknis
Toleransi Pemrosesan ±0,01mm
Rentang Ketebalan Logam 0,02mm–3,0mm
Jenis Material Baja tahan karat, tembaga, tembaga berilium, nikel, titanium, dll.
Ukuran Maksimum 600mm × 1800mm
Metode Etching Etsa satu atau dua sisi
Kekasaran Permukaan Ra ≤ 0,8μm
Kontrol Kedalaman Etching Etsa berlapis atau gradien dimungkinkan
Mode Produksi Pemrosesan roll-to-roll atau lembaran
Akurasi Pola yang Dapat Disesuaikan Garis/Jarak sekecil 0,05mm
Pasca-Pemrosesan Elektropolishing, pelapisan nikel, pelapisan emas, pengikatan, dll.
3. Aplikasi Presisi di Berbagai Industri

Dalam fabrikasi mikrostruktur perangkat medis, etsa fotokimia dapat digunakan untuk memproduksi perancah implan, jaring, dan susunan jarum mikro. Dalam komponen komunikasi 5G dan semikonduktor, ia cocok untuk fabrikasi penutup pelindung, konektor, dan elemen pembuangan panas dengan presisi tinggi. Di sektor baterai dan energi baru, proses ini dapat digunakan untuk memproses elektroda, busbar, dan konektor baterai yang sangat konduktif, memastikan kinerja dan konsistensi listrik.

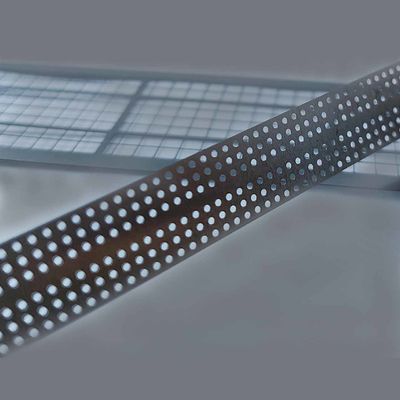

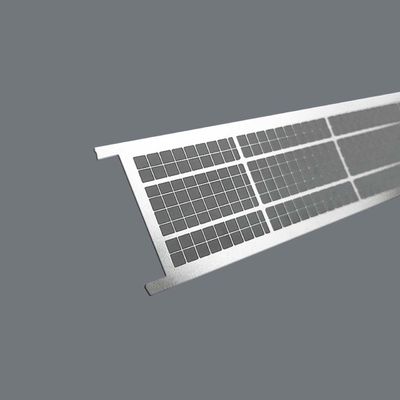

Pengolahan Foto Kimia Presisi Tinggi ± 0.01mm 0

4. Kontrol Kedalaman Etching yang Fleksibel

Proses PCM tidak hanya mendukung etsa lokal tetapi juga mencapai kedalaman etsa gradien, menciptakan zona dengan ketebalan yang bervariasi berdasarkan persyaratan fungsional untuk memenuhi persyaratan desain untuk konduktivitas, pembuangan panas, atau struktur fleksibel. Lebih lanjut, etsa berkelanjutan dari gulungan logam dapat digunakan, secara signifikan meningkatkan efisiensi produksi dan memastikan konsistensi dimensi, menjadikannya ideal untuk manufaktur industri yang membutuhkan volume produksi tinggi dan kualitas yang konsisten.

5. Solusi Satu Atap untuk Produksi Batch Besar dan Kecil

Proses etsa fotokimia mendukung produksi otomatis skala besar dan pembuatan prototipe batch kecil yang cepat, menghilangkan kebutuhan akan perkakas yang mahal, menawarkan waktu tunggu yang singkat dan pengulangan yang tinggi. Dikombinasikan dengan proses pelapisan listrik, pembentukan, pengelasan, dan perakitan selanjutnya, ia menyediakan pelanggan dengan solusi pemrosesan logam presisi satu atap, memungkinkan inovasi yang efisien dan manufaktur berkualitas tinggi di industri elektronik, medis, dan energi baru kelas atas.
