Proses Etching Reel to Reel Fotokimia dengan Presisi Tertinggi

Deskripsi Etching Reel to Reel:

Apa itu Etching Reel to Reel?

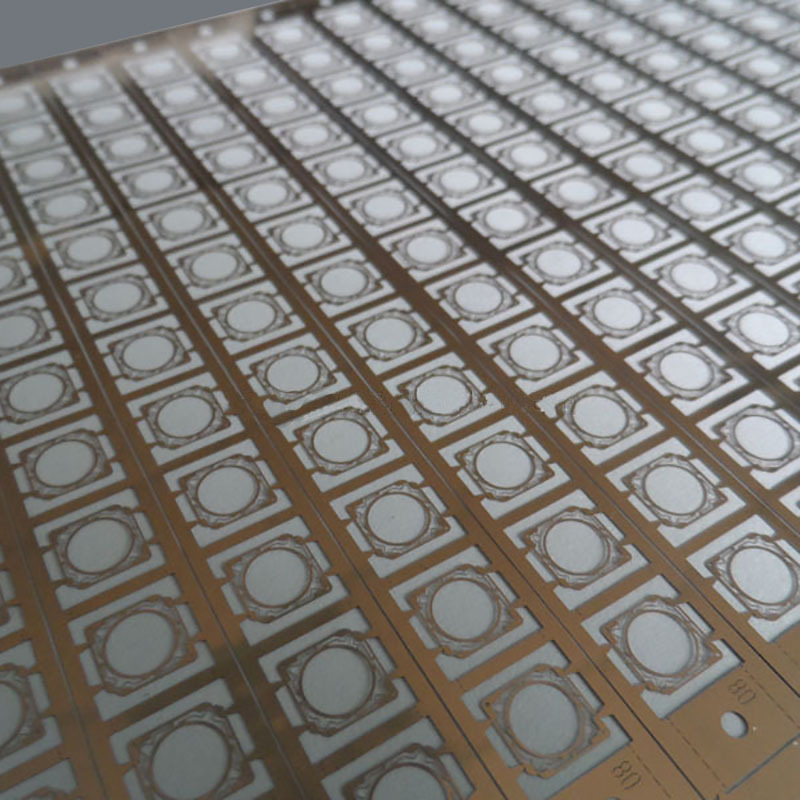

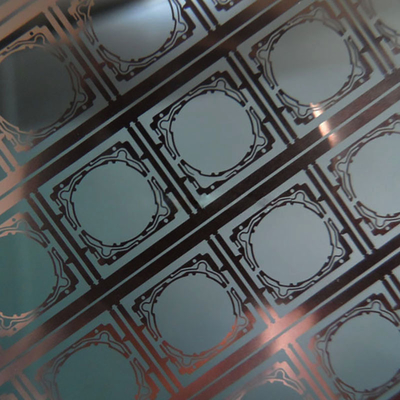

Etching reel-to-reel juga dikenal sebagai etching kontinu Roll-to-roll, adalah proses etching kimia kontinu di mana logam dari gulungan dialirkan melalui seluruh jalur etching dan digulung kembali ke gulungan lain. Ini terutama digunakan untuk produksi volume tinggi dari bagian-bagian yang presisi, tipis, dan detail, seperti konektor, bingkai timah, dan jaring halus.

Material Etching Reel to Reel:

• Baja Tahan Karat – Dikenal karena kekuatan dan ketahanan korosinya yang unggul, baja tahan karat adalah bahan pilihan di lingkungan yang menantang seperti peralatan medis dan perangkat sensor industri, di mana daya tahan jangka panjang diperlukan.
• Tembaga – Dengan konduktivitas listrik yang luar biasa, tembaga adalah salah satu pilihan paling umum untuk sirkuit fleksibel dan interkoneksi. Ia menggabungkan efektivitas biaya dengan adhesi yang andal, menjadikannya ideal untuk manufaktur skala besar.
• Aluminium – Dihargai karena bobotnya yang ringan dan ketahanan alami terhadap korosi, aluminium sering diterapkan di industri dirgantara dan elektronik portabel di mana meminimalkan berat sangat penting.

Bagaimana Cara Kerja Etching Kontinu Roll-to-Roll?

Etching kontinu reel to reel adalah proses efisiensi tinggi yang dirancang untuk produksi massal bagian logam presisi. Alih-alih bekerja dengan lembaran individual, proses ini menggunakan gulungan logam panjang yang bergerak terus menerus melalui setiap tahap produksi.

1. Membuka Gulungan – Sebuah strip logam dialirkan dari gulungan besar ke jalur produksi.
2. Pembersihan & Persiapan– Strip dibersihkan secara menyeluruh untuk menghilangkan minyak, oksida, atau kontaminan yang dapat memengaruhi kualitas etching.
3. Pelapisan Photoresist – Resistensi peka cahaya diterapkan secara merata di seluruh permukaan strip.
4. Pencitraan – Sirkuit atau pola ditransfer ke strip yang dilapisi menggunakan paparan UV melalui photomask.
5. Etching – Strip melewati bak etching kimia, di mana area logam yang terpapar dilarutkan secara tepat untuk membentuk desain yang diperlukan.
6. Pengupasan – Photoresist yang tersisa dihilangkan, menyisakan pola yang bersih dan selesai.
7. Penggulungan Ulang – Strip yang diproses dikumpulkan kembali menjadi gulungan untuk penanganan, inspeksi, atau perakitan lebih lanjut yang mudah.

Metode kontinu ini memastikan throughput tinggi, kualitas yang konsisten, dan efisiensi biaya, menjadikannya sangat cocok untuk elektronik, komponen otomotif, jaring filtrasi, dan perangkat medis.

Keuntungan Etching Reel to Reel

• Volume Tinggi: Sifat kontinu memungkinkan produksi skala besar yang cepat.

• Hemat Biaya: Ini mengurangi biaya manufaktur, menjadikannya ideal untuk produksi massal.

• Presisi: Teknik canggih seperti etching kering memastikan pola resolusi tinggi.

• Adaptif: Proses ini bekerja dengan berbagai bahan dan aplikasi.

Aplikasi Etching Reel to Reel

• Elektronik Fleksibel: Etching R2R menciptakan pola halus pada substrat fleksibel, yang penting untuk memproduksi sirkuit, sensor, dan tampilan yang ringan dan dapat ditekuk.




• Perangkat Biomedis: Etching R2R diterapkan untuk memproduksi perangkat bioelektronik fleksibel, termasuk sensor yang dapat dikenakan dan perangkat medis yang dapat ditanamkan, dengan memola bahan biokompatibel secara tepat.

• Fotovoltaik: Digunakan untuk memola sel surya film tipis, meningkatkan efisiensinya dengan mengoptimalkan penyerapan cahaya dan kinerja listrik.




• MEMS: Proses ini memungkinkan produksi volume tinggi dari sistem mikro-elektro-mekanis (MEMS) seperti akselerometer dan sensor tekanan, memastikan kualitas yang konsisten.






• Tag RFID: Ini sangat penting untuk membuat pola antena pada tag RFID yang digunakan untuk sistem inventaris dan pembayaran.

Bagaimana cara menyesuaikan bagian logam Anda dengan etching reel to reel dari kami?

1. Silakan kirimkan desain Anda.
Kami menerima format file berikut: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw dan Adobe Illustrator.

2. Waktu tunggu pembuatan sampel: 3-10 hari

3. Ekspres: Melalui DHL, FedEx, TNT, sekitar 3-7 hari.
