Produsen Pelat Medan Aliran Etching Kimia Logam Untuk Penukar Panas Sirkuit Cetak

Xinhaisen menggunakan proses etsa fotokimia untuk memproduksi pelat aliran untuk penukar panas sirkuit cetak (PCHE), yang memungkinkan pembuatan saluran mikro yang presisi dan desain yang rumit.

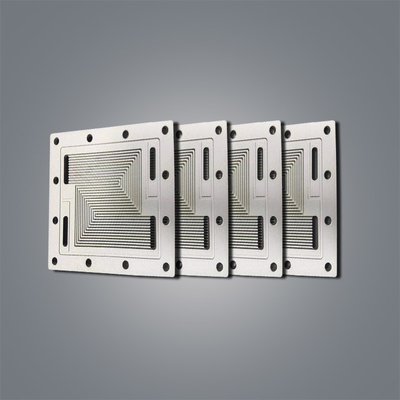

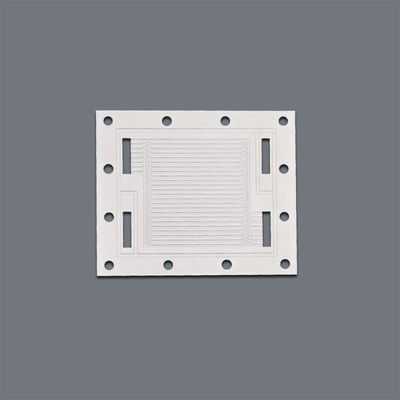

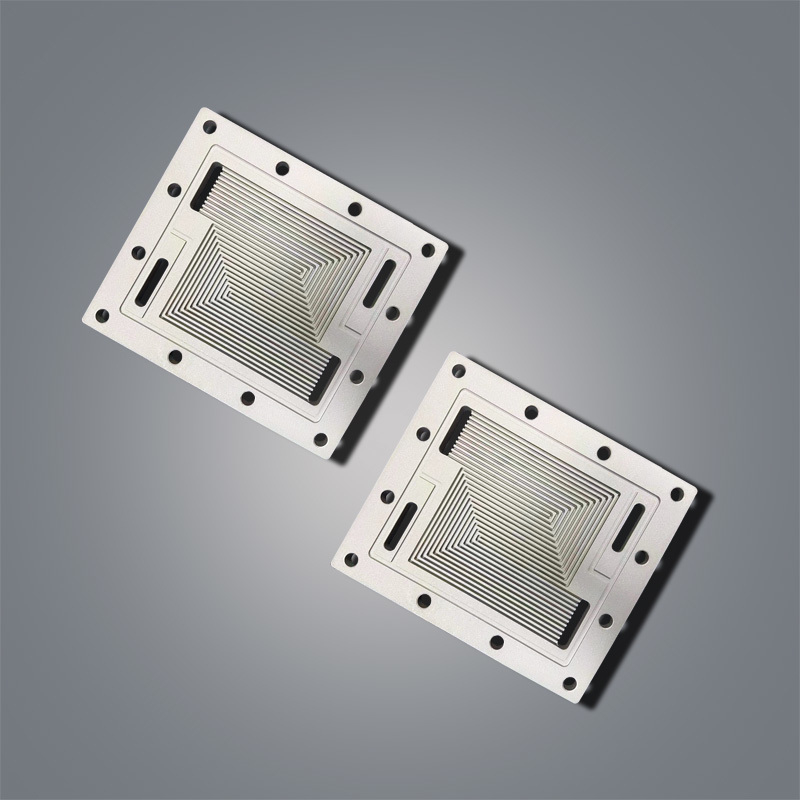

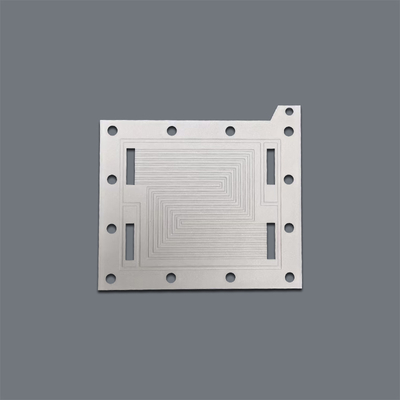

Deskripsi dari Pelat Medan Aliran untuk Penukar Panas Sirkuit Cetak

Apa itu Penukar Panas Sirkuit Cetak?

Penukar Panas Sirkuit Cetak (PCHE), atau Penukar Panas Kompak Ikatan Difusi (DCHE), adalah penukar panas canggih yang mengintegrasikan saluran mikro yang diukir secara kimia dengan ikatan difusi. Desain blok padat ini memastikan kekuatan tinggi, efisiensi termal yang sangat baik, dan kinerja yang andal dalam kondisi operasi ekstrem.

Spesifikasi dari  Pelat Medan Aliran untuk Penukar Panas Sirkuit Cetak

Manufaktur dari  Pelat Medan Aliran untuk Penukar Panas Sirkuit Cetak

1. Etsa kimia saluran mikro dari pelat penukar panas kompak

Etsa kimia (juga disebut etsa foto atau pemrosesan fotokimia, PCM) adalah proses pengerjaan logam yang presisi yang menghilangkan area logam yang dipilih menggunakan larutan kimia (etsa).

• Persiapan Logam – Lembaran logam dibersihkan untuk menghilangkan minyak, oksida, atau kontaminan.

• Pelapisan – Lapisan sensitif cahaya (photoresist) diterapkan pada lembaran.

• Pemaparan– Desain yang diinginkan ditransfer ke photoresist menggunakan sinar UV dan photomask. Area yang terkena cahaya mengeras, sementara area yang tidak terkena tetap lunak.

• Pengembangan – Photoresist lunak dicuci, memaparkan logam telanjang di area yang akan diukir.

• Etsa – Lembaran ditempatkan dalam larutan etsa (umumnya feri klorida, tembaga klorida, atau asam nitrat, tergantung pada logam). Bahan kimia melarutkan area yang tidak terlindungi, menciptakan pola yang diinginkan.

• Pengupasan & Penyelesaian – Photoresist yang mengeras dihilangkan, meninggalkan bagian yang diukir secara presisi.

2. Pelat penukar panas kompak yang terikat difusi

Kami mengkhususkan diri dalam memberikan solusi end-to-end untuk penukar panas sirkuit cetak (PCHE). Dengan mengintegrasikan etsa kimia presisi dengan ikatan difusi canggih, kami memastikan bahwa setiap penukar panas menawarkan keandalan tinggi, efisiensi luar biasa, dan kinerja yang konsisten untuk memenuhi kebutuhan aplikasi yang menuntut.

Pengepakan dan Pengiriman dari Pelat Medan Aliran untuk Penukar Panas Sirkuit Cetak

Metode Pengepakan:

Kami menawarkan beberapa opsi pengemasan untuk memastikan perlindungan maksimal, termasuk penutup pelindung, tas PE, dan sisipan busa. Solusi pengemasan yang disesuaikan juga tersedia berdasarkan permintaan.

Pengiriman Metode:

Melalui Udara/ Laut/ EMS/ DHL/ FedEx/ UPS

Bagaimana cara menyesuaikan Pelat Medan Aliran untuk Penukar Panas Sirkuit Cetak dari kami?

1. Silakan kirimkan desain Anda kepada kami.
Kami menerima format file berikut: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw dan Adobe Illustrator

2. Waktu pembuatan sampel: 3-10 hari

3. Ekspres: Melalui DHL, FedEx, TNT, sekitar 3-7 hari.
