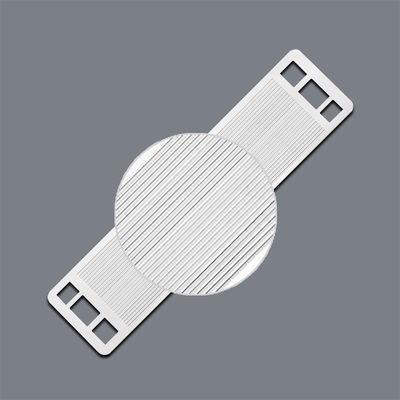

Pelat Penukar Panas Sirkuit Cetak Setengah Etsa Presisi Tinggi

Pelat Penukar Panas Sirkuit Cetak Setengah Etsa Presisi Tinggi

Nama merek:	XHS/ Customized
Nomor Model:	Adat
Moq:	10
Harga:	80-100USD
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10000-100000pcs / minggu

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

ISO 9001, ISO 14001

Bahan:

Stainless steel, titanium atau disesuaikan

Ketebalan:

0.02mm - 1.5mm

Toleransi:

+/- 0,005mm

Proses produksi:

Foto Etsa Kimia, Pelapisan, Stamping, Pemotongan Laser

Kemasan rincian:

Tas dan karton PE / disesuaikan

Menyediakan kemampuan:

10000-100000pcs / minggu

Menyoroti:

Pengganti panas sirkuit cetak etching kimia

1800mm sirkuit cetak penukar panas

Sirkuit penukar panas udara

Deskripsi produk

Pelat Penukar Panas Sirkuit Cetak Etsa Setengah Presisi Tinggi

The Penukar Panas Sirkuit Cetak (PCHE) menggunakan pelat tahan korosi yang terikat difusi dengan sirkuit mikrokanal untuk mencapai efisiensi termal dan kekompakan yang tinggi. Dirancang untuk ekstrem tekanan dan suhu, ia melayani industri minyak/gas, energi, dan kimia, menawarkan daya tahan dan keunggulan hemat ruang melalui arsitektur tipe pelat yang dilas.

Spesifikasi dari Pelat Penukar Panas Sirkuit Cetak Etsa Setengah Pelat

Item	PCHE Titanium yang Disesuaikan
Material	Baja tahan karat 201,202,304,316,410 dll./ Aluminium/ Tembaga/ Kuningan/ Paduan baja/ Titanium/ Berbagai jenis material dapat dipilih
Ketebalan	0.02mm - 3mm sesuai permintaan yang berbeda
Bagian tunggal minimum	1mm*1mm
Bagian tunggal maksimum	1500mm*650mm
Perawatan Permukaan	Pemolesan, penyikatan, pelapisan listrik, pelapisan nikel, anodisasi, dll...
Karakteristik	Ketahanan korosi yang luar biasa Ringan Kekuatan dan kekerasan yang sangat baik Konduktivitas termal yang sangat baik Konduktivitas listrik yang tinggi Bebas gerinda dan bersih Daur ulang penuh

Keunggulan Etsa dalam Pembuatan Pelat PCHE

Fabrikasi Mikrokanal Presisi: Memungkinkan jalur aliran ultra-halus dan kompleks (<0.5mm) untuk memaksimalkan efisiensi transfer panas dan distribusi fluida yang seragam.
Fleksibilitas Desain: Mendukung geometri saluran yang dapat disesuaikan (zig-zag, bergelombang) yang disesuaikan dengan persyaratan dinamika termal/fluida.
Pelestarian Integritas Material: Etsa bebas stres menghindari deformasi mekanis, menjaga kekuatan pelat untuk operasi bertekanan tinggi (hingga 600 bar).
Skalabilitas & Konsistensi: Proses fotokimia memastikan produksi skala besar pelat tahan korosi yang berulang (misalnya, baja tahan karat, paduan)

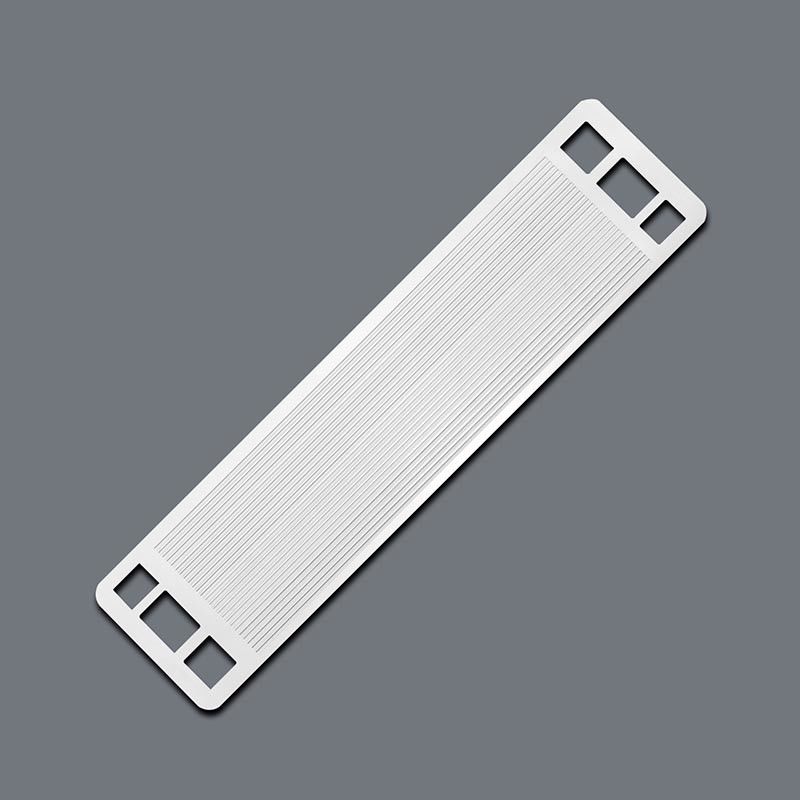

Pelat Penukar Panas Sirkuit Cetak Setengah Etsa Presisi Tinggi 1

Produksi proses dari pelat PCHE etsa kimia

1) Pemilihan material (baja tahan karat/titanium);

2) Pembersihan permukaan;

3) Pelapisan photoresist dan masking UV untuk menentukan pola saluran aliran;

4) Pengeksposan dan Pengembangan;

5) Etsa kimia untuk melarutkan area yang terpapar;

6) Pasca-pemrosesan (penghilangan resist, netralisasi residu);

7) Inspeksi kualitas.

Kontrol parameter etsa yang tepat (waktu, suhu, konsentrasi) memastikan geometri saluran yang seragam untuk distribusi gas, konduktivitas, dan ketahanan korosi yang optimal sambil menjaga integritas struktural. Metode ini mendukung produksi massal yang terukur dan hemat biaya.

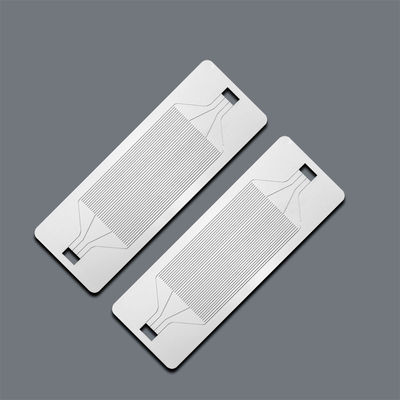

Pelat Penukar Panas Sirkuit Cetak Setengah Etsa Presisi Tinggi 2

Bagaimana cara mengetsa Pelat PCHE kustom?

1. Silakan kirimkan desain Anda.
Kami menerima format file berikut: DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw dan Adobe Illustrator

2. Waktu tunggu pembuatan sampel: 5-7 hari

3. Ekspres: Melalui DHL, FedEx, TNT, Udara, Laut.
