Penukar panas sirkuit cetakGambaran umum

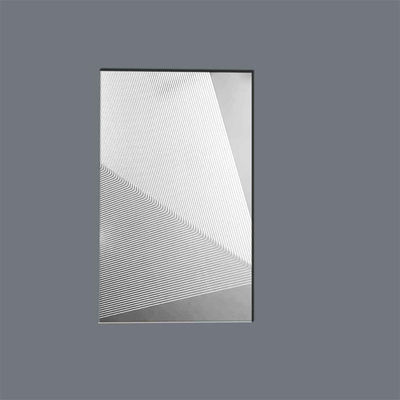

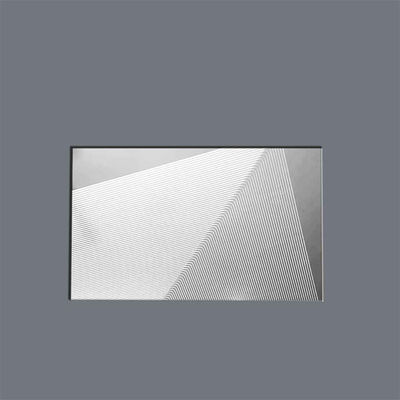

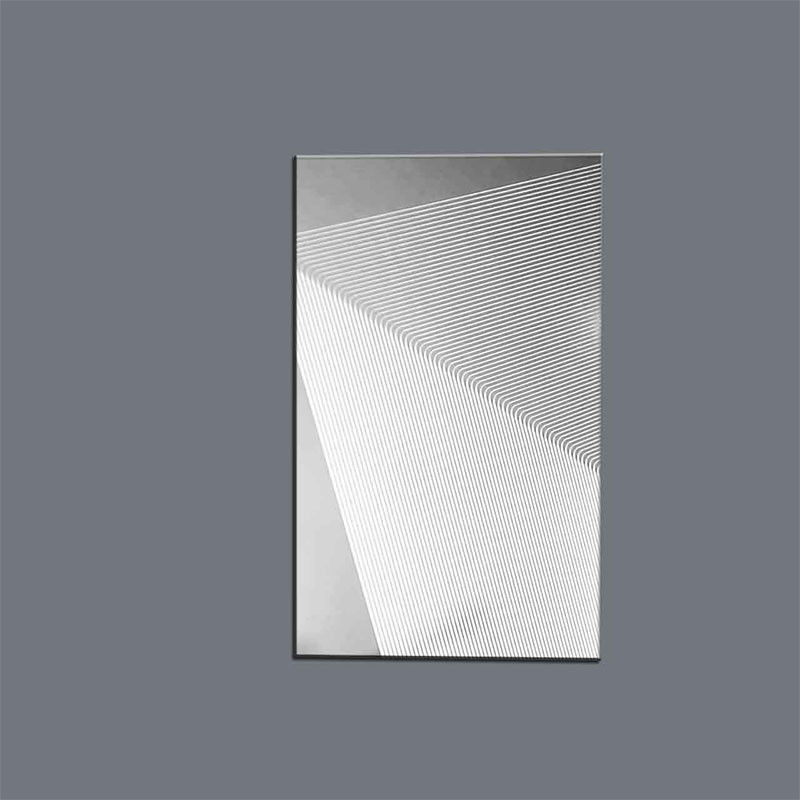

PCHE yang terukir kimia Xinhsen mewakili generasi penukar panas kompak berikutnya, memberikan kinerja termal yang tak tertandingi dalam aplikasi kritis.Menggunakan teknologi photochemical etching proprietary kami, kami menciptakan pola mikro-saluran yang kompleks yang mencapai efisiensi transfer panas yang superior sambil mempertahankan ketahanan tekanan yang luar biasa.

Keuntungan Utama
✔Efisiensi yang sangat tinggi- Ketumpatan permukaan hingga 2500 m2/m3
✔Kemampuan tekanan ekstrim- Hingga 600 bar tekanan operasi
✔Kompak & ringan- 85% lebih kecil dari penukar konvensional
✔Tahan korosi- Kompatibilitas material yang luas
✔Desain aliran khusus- Pola saluran yang dioptimalkan untuk setiap aplikasi

Penukar panas sirkuit cetakSpesifikasi

Fitur Desain
•Pola Saluran: lurus, zigzag, sinusoidal, atau disesuaikan CFD-dioptimalkan
•Layer Stacking: Konstruksi yang diikat difusi atau dilas
•Konfigurasi Pelabuhan: Desain aliran silang, aliran balik, multi-pass
•Fitur Khusus: Sensor terintegrasi, ukuran saluran hibrida

Data Kinerja
Koefisien transfer panas: 3000-8000 W/m2K
Nilai NTU sampai 50
️ Temperatur mendekati dalam 3°C
️ Penurunan tekanan setinggi 0,1 bar

Aplikasi
▸ Siklus daya CO2 superkritis
▸ Pengolahan LNG & kriogenik
▸ Sistem reaktor nuklir
▸ Pengelolaan termal di ruang angkasa
▸ Sistem sel bahan bakar hidrogen
▸ Pemulihan panas limbah industri

Penjaminan Mutu

• 100% inspeksi dimensi (pengukuran optik)

• Sertifikat bahan (MTC, EN10204 3.1)

• Pengujian tekanan hingga tekanan desain 1,5x

• Sesuai dengan ASME BPVC Bagian VIII Divisi 1

• Produksi bersertifikat ISO 9001 & AS9100

Opsi kustomisasi
✓ Desain saluran yang dioptimalkan untuk CFD
✓ Lapisan khusus (Ni, Cr, keramik)
✓ Pelabuhan Instrumen
✓ Unit modular yang kompak
✓ Integrasi sistem penuh

Mengapa Pilih Xinhsen PCHE?
Proses etching kimia kami memungkinkan:
•Fitur skala mikro yang sebenarnyatanpa tegangan mekanik
•Keseragaman saluran yang sempurnauntuk aliran seimbang
•Geometri yang kompleksTidak mungkin dengan mesin
•Prototyping Cepat- 2-3 minggu untuk sampel uji

Kapasitas Produksi
• Prototipe: 2-3 minggu
• Produksi massal: 50.000+ piring/bulan
• Unit lengkap: 4-8 minggu waktu memimpin
