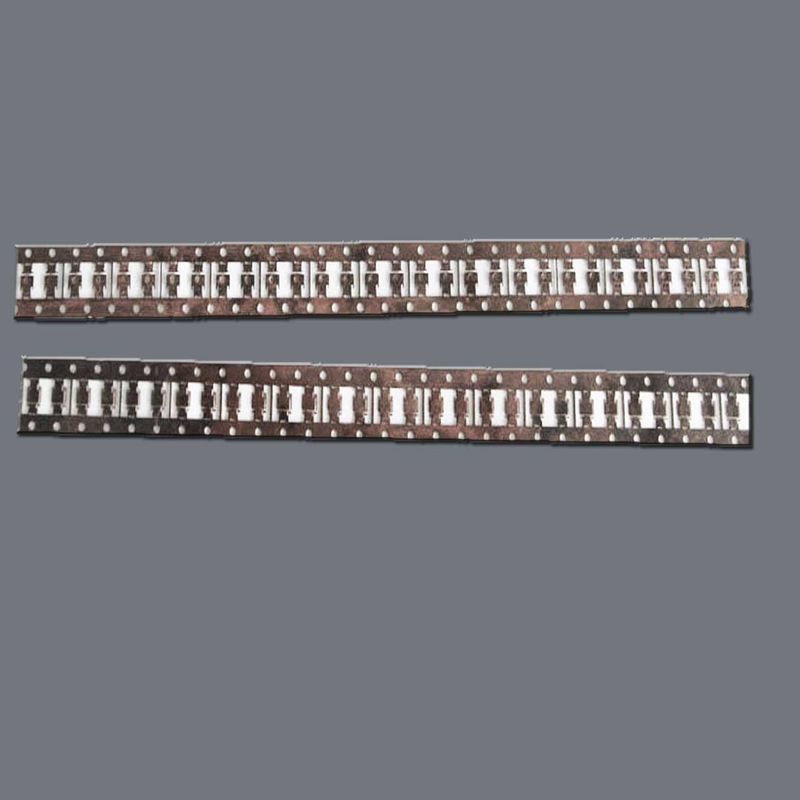

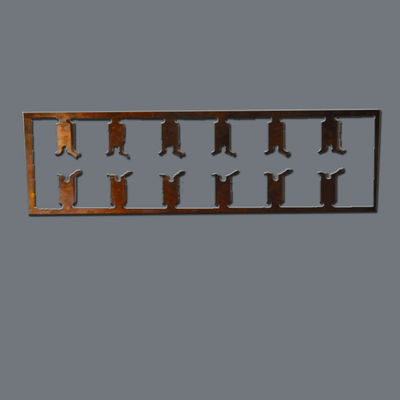

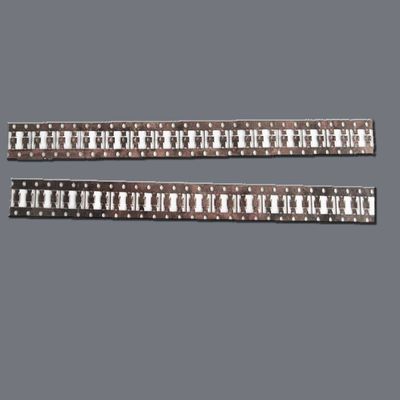

Precision 0.015mm Line Width Micro Etched Lead Frame Untuk Mobil

Precision 0.015mm Line Width Micro Etched Lead Frame untuk Mobil

Ringkasan Produk

Xinhsen Technology mengkhususkan diri dalam pembuatan bingkai timbal yang diukir presisi untuk kemasan semikonduktor dan mikroelektronik.Kerangka utama kami berfungsi sebagai platform interkoneksi kritis untuk chip IC, memberikan konduktivitas listrik yang superior, disipasi panas, dan stabilitas mekanik.Kami memberikan produk dengan akurasi dimensi yang tak tertandingi untuk aplikasi di QFN, DFN, SOP, SSOP dan format kemasan canggih lainnya.

Fitur Utama

Teknologi Etching yang Sangat Tepat

Mencapai pitch halus sampai 0,05mm dengan toleransi ketat ± 0,01mm

Membuat tepi yang halus bebas burr untuk lampiran mati yang sempurna

Keahlian Materi

Pekerjaan dengan berbagai paduan termasuk Cu (C194, C7025), Fe-Ni (Alloy 42), dan Kovar

Kisaran ketebalan: 0,1 mm - 1,0 mm

Kemampuan Desain Lanjutan

Pola multi-array yang kompleks dengan teknologi semi-etching yang tepat

Geometri khusus untuk persyaratan termal/listrik khusus

Kualitas yang Lebih Tinggi

Kontrol ketinggian rata dalam 0,02 mm/mm2

100% inspeksi optik otomatis

Parameter teknis

Pilihan bahan: paduan tembaga (C194, C7025), paduan 42, Kovar

Jangkauan ketebalan: 0,1 mm-1,0 mm

Pitch minimal: 0,05 mm

Toleransi: ±0,01mm (dimensi kritis)

Karat permukaan: Ra ≤ 0,8μm

Jenis paket: QFN, DFN, SOP, SSOP, DIP, dll.

Keuntungan Kompetitif

Keakuratan Lebih dari Pencetakan

Mencapai fitur yang lebih halus dan toleransi yang lebih ketat daripada pencetakan konvensional

Tidak ada tegangan mekanik atau deformasi

Data Kinerja

Prototyping Cepat

Waktu lead sampel: 5-7 hari kerja

Termasuk analisis DFM

Solusi yang Menghemat Biaya

Biaya alat yang lebih rendah dibandingkan dengan percetakan

MOQ fleksibel dari prototipe hingga produksi massal

Layanan Komprehensif

Solusi satu atap dari desain hingga plating (Ag, NiPdAu, dll.)

Sertifikat ISO 9001 & IATF 16949

FAQ

T: Apa keuntungan dari bingkai timbal terukir vs yang dicetak?

A: Etching memberikan presisi yang lebih baik (terutama untuk pitch halus), tidak ada burrs, dan tidak ada tekanan mekanis pada bahan.

T: Bisakah Anda menangani array bingkai timah untuk kemasan multi-chip?

A: Ya, kami mengkhususkan diri dalam desain multi-array dengan kepadatan tinggi dengan teknologi setengah mengukir yang tepat.

T: Apa finishing permukaan yang Anda tawarkan?

A: Kami menyediakan berbagai pilihan plating termasuk perak, NiPdAu, dan plating selektif.

T: Apa kapasitas produksi khas Anda?

A: Kami mendukung produksi massal hingga 50 juta unit/bulan dengan kontrol kualitas yang konsisten.

Mengapa Memilih Xinhsen?

Dengan 15+ tahun pengalaman etching presisi, kami menggabungkan teknologi mutakhir dengan kontrol kualitas yang ketat untuk memberikan bingkai timah yang memenuhi persyaratan semikonduktor yang paling menuntut.Tim teknis kami bekerja sama dengan klien untuk mengoptimalkan desain untuk kinerja dan manufacturability.
